La conexión OBD es el punto más directo para leer lo que ocurre dentro de la electrónica del coche sin desmontar componentes ni adivinar fallos. En esta guía explico qué es ese puerto, dónde suele estar, cómo se usa con un escáner y qué revisar cuando no hay comunicación. También te dejo criterios prácticos para aprovecharlo tanto en diagnosis básica como en coches más orientados al rendimiento.
Lo esencial para usar la toma OBD con criterio y sin errores
- El puerto OBD es la puerta de entrada al diagnóstico del coche y, en muchos casos, a la lectura de datos en vivo.
- Su formato físico es de 16 pines, con alimentación en el pin 16 y masas en 4 y 5.
- En la mayoría de vehículos modernos la comunicación se hace por CAN, normalmente en los pines 6 y 14.
- Un escáner básico puede leer códigos, pero no siempre accede a funciones avanzadas ni a todos los módulos.
- Si no comunica, yo empezaría por alimentación, masa, fusibles, estado del conector y tensión de batería.
Qué es la conexión OBD y qué hace en la práctica
Yo la entiendo como una toma de servicio: un acceso estandarizado al sistema de diagnosis del vehículo. La idea es simple, pero potente: conectar una herramienta externa para leer datos que la centralita ya está registrando, desde averías memorizadas hasta valores en tiempo real.
En un coche moderno, el puerto de diagnosis no sirve solo para borrar un testigo. Permite leer códigos de avería, consultar el estado de los monitores de emisiones, ver datos congelados cuando se produjo el fallo y, según la herramienta, ejecutar funciones de servicio o pruebas de actuadores. El puerto no diagnostica por sí mismo; solo da acceso a la información del coche.
Por eso la conexión OBD también me interesa en proyectos de mecánica y rendimiento. Si la ECU expone datos útiles, puedo observar carga, temperatura de admisión, presión de turbo, ajustes de combustible o respuesta de sensores sin montar instrumentación adicional. Con eso claro, lo siguiente es saber dónde está el conector y cómo identificarlo bien.
Cómo reconocer el puerto y no confundirlo con otro conector

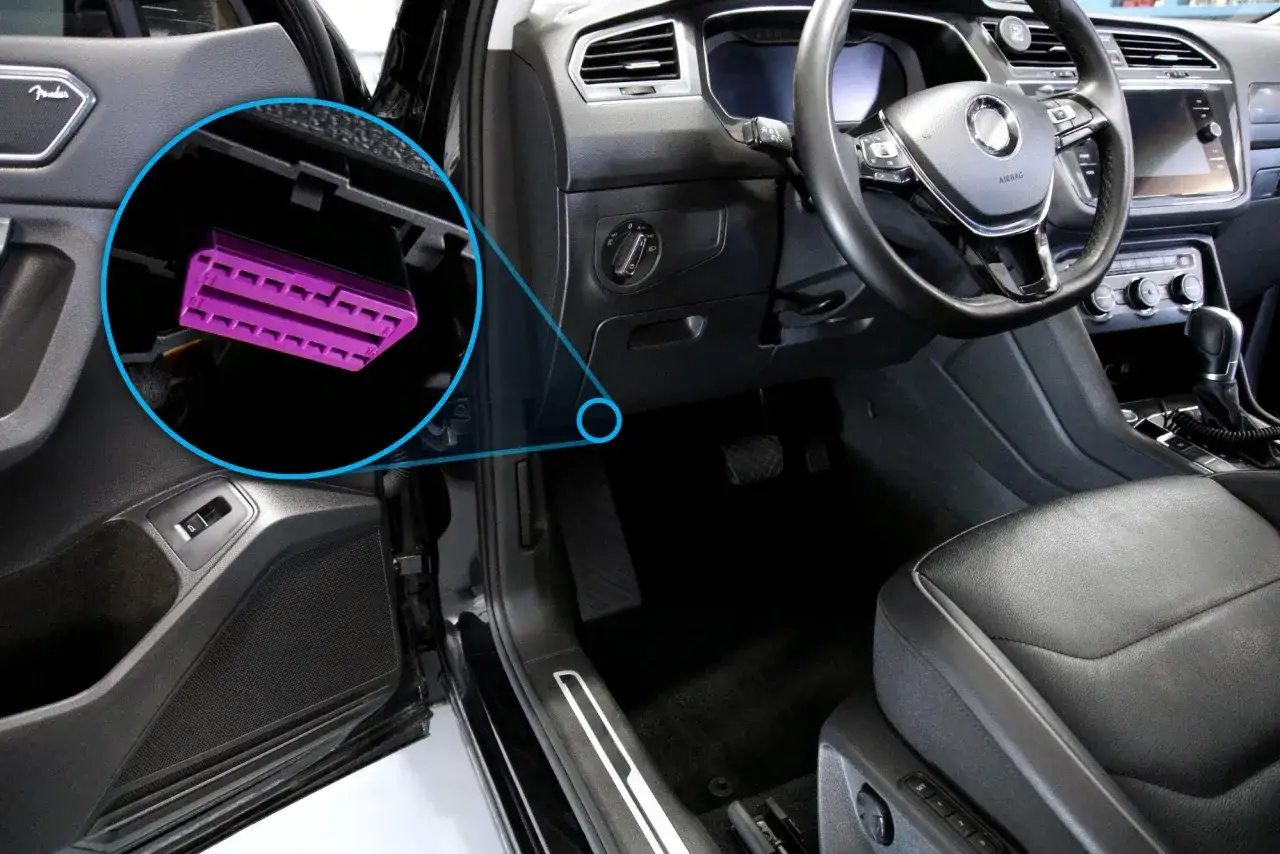

En turismos y muchos SUV y furgonetas, el conector suele ser un enchufe trapezoidal de 16 pines, normalmente situado bajo el salpicadero, cerca de la rodilla del conductor o en la zona de la caja de fusibles. Yo suelo empezar siempre por ahí porque es donde aparece la mayoría de las veces.
| Ubicación habitual | Qué suele indicar |
|---|---|
| Bajo el salpicadero, lado conductor | Es la posición más frecuente y la primera que reviso. |
| Lateral de la consola o cerca de la caja de fusibles | Suele estar protegido con una tapa pequeña o encajado en un soporte. |
| Guantera o consola central | Menos intuitivo, pero bastante común en algunos modelos de turismo. |
| Bajo una tapa auxiliar o en la zona del cenicero | Solución típica en diseños más antiguos o de transición. |
El formato ayuda mucho: si no es trapezoidal y no tiene 16 contactos, probablemente no estás ante la toma OBD estándar. En vehículos más antiguos o en algunos pesados puede haber conectores distintos y necesitar un adaptador. También conviene no confundirlo con tomas de accesorios, módulos de telemática o conectores de taller que no dan acceso a la diagnosis estándar. Una vez localizado, lo importante es conectarse sin forzar nada.
Cómo hacer la conexión sin forzar nada
Cuando conecto un escáner, sigo siempre una secuencia muy simple. Reduce errores y evita dañar pines o provocar una mala comunicación:
- Apago el contacto antes de enchufar la herramienta.
- Compruebo visualmente que el conector no tenga suciedad, pines doblados o corrosión.
- Inserto el conector recto, sin girarlo ni empujarlo de lado.
- Pongo el contacto en posición ON o la que pida el equipo, porque no todos se comportan igual.
- Leo los datos antes de borrar nada y guardo la información útil si hay avería.
Hay un detalle que muchos pasan por alto: si la herramienta enciende pero no enlaza con el coche, no significa automáticamente que el lector esté mal. A veces el problema está en la masa, en la alimentación o en la propia red de comunicación. Por eso conviene mirar después qué datos deberías poder ver.
Qué datos merece la pena leer de verdad
En diagnosis, no todo vale lo mismo. Yo separo lo que me da una pista real de lo que solo confirma que la centralita está hablando. La diferencia entre un lector básico y una herramienta más seria se nota justo aquí.
| Dato | Para qué sirve | Limitación típica |
|---|---|---|
| Códigos DTC | Orientan sobre el sistema afectado y dónde empezar. | No siempre señalan la pieza exacta que hay que cambiar. |
| Freeze frame | Congela las condiciones del fallo: carga, temperatura, rpm o velocidad. | Solo aparece si la ECU lo guarda. |
| Datos en vivo | Permiten ver sensores, correcciones y respuesta real del motor. | Dependen de lo que la centralita exponga al escáner. |
| Readiness monitors | Sirven para saber si los autochequeos ya se completaron. | No reparan nada; solo muestran estado. |
| Funciones de servicio | Resets, calibraciones o pruebas guiadas según el equipo. | No todos los lectores las soportan. |
Si trabajo un coche con enfoque de rendimiento, me fijo sobre todo en los datos en vivo: carga, presión de turbo, temperatura de admisión, correcciones de mezcla y respuesta de sensores. Eso me dice mucho más que un código aislado. Y precisamente por eso merece la pena saber qué falla cuando la conexión no llega a establecerse.
Cuando no hay comunicación, el problema suele estar en otra parte
El síntoma más común no es una avería dramática, sino una conexión que no termina de arrancar. A mí me gusta separar el problema por síntomas, porque así se pierde menos tiempo.
| Síntoma | Posible causa | Qué reviso primero |
|---|---|---|
| El escáner no enciende | Falta de alimentación en el puerto o fusible abierto. | Pin 16, fusibles y tensión general de batería. |
| Enciende, pero no comunica | Masas deficientes, línea de datos dañada o protocolo no compatible. | Pines 4 y 5, estado físico del conector y compatibilidad del lector. |
| Conecta a veces y otras no | Pines flojos, humedad, suciedad o cableado intermitente. | Fijación del conector, desgaste y limpieza de contactos. |
| Solo accede a algunos módulos | Problema localizado en una red concreta o módulo desconectado. | Si hay accesorios añadidos, los desconecto para descartar interferencias. |
Los dispositivos añadidos detrás de la toma, como localizadores o soluciones de flota, también pueden generar problemas si se instalan mal. Yo no daría por muerto el puerto hasta revisar eso, porque a menudo el coche está bien y lo que falla es la alimentación o la red de datos. Con esa parte clara, toca elegir la herramienta adecuada.
Qué escáner me parece más sensato según el uso
No hace falta comprar el equipo más caro para empezar, pero tampoco conviene quedarse corto si vas a trabajar con frecuencia. Mi criterio es bastante simple: elijo la herramienta según el nivel de detalle que necesito y la fiabilidad que espero.
| Tipo de herramienta | Qué hace bien | Dónde se queda corta | Cuándo la elegiría |
|---|---|---|---|
| Lector básico de códigos | Lee y borra averías del motor con rapidez. | Normalmente ofrece pocos datos en vivo y pocas funciones avanzadas. | Para mantenimiento simple y uso ocasional. |

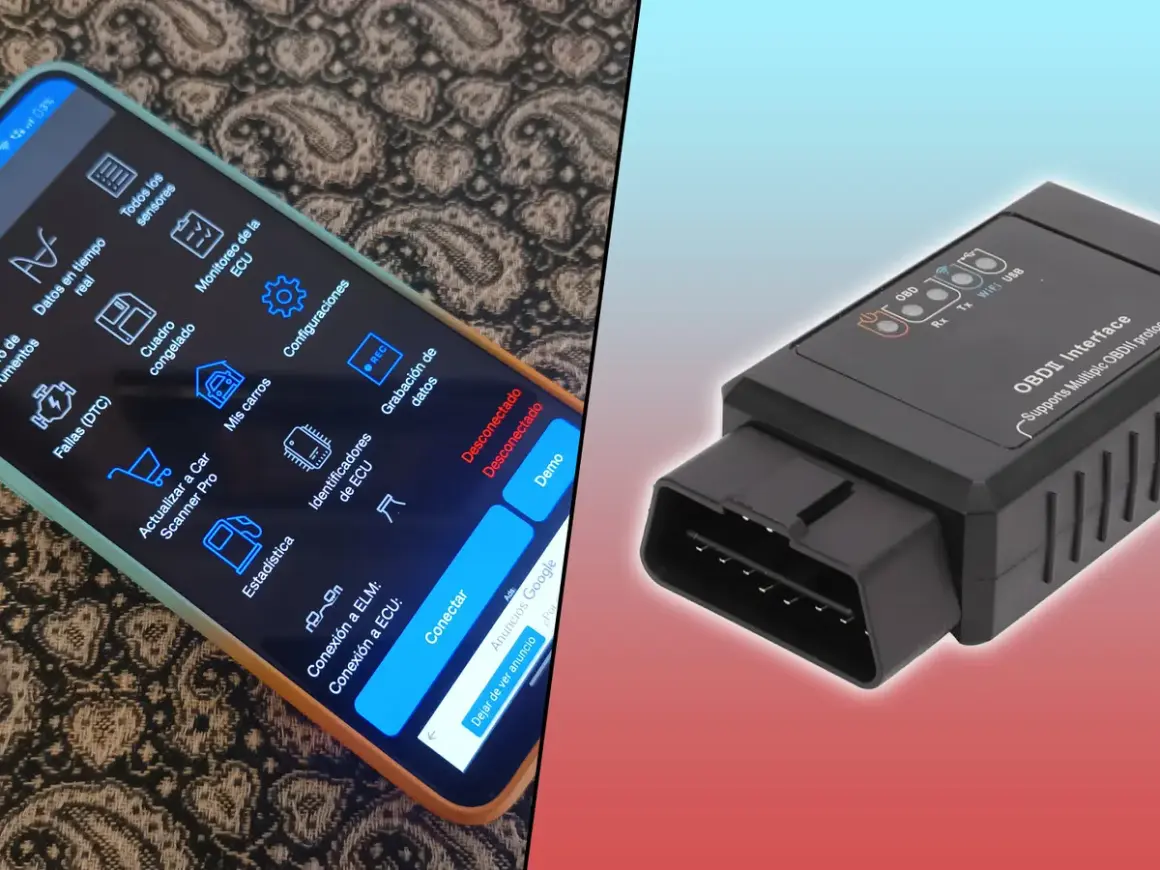

| Dongle Bluetooth con app | Da acceso cómodo a datos en tiempo real y gráficos. | La calidad cambia mucho entre marcas y clones. | Para quien quiere revisar parámetros con más detalle. |
| Equipo de taller | Accede a más módulos, pruebas y funciones guiadas. | Es más complejo y exige más aprendizaje. | Para diagnosis frecuente o trabajo profesional. |
Yo sería prudente con los adaptadores demasiado baratos: a menudo fallan en estabilidad, latencia o compatibilidad y luego parece que el coche está mal cuando no lo está. Si tu objetivo es revisar un motor, registrar datos y tener una lectura fiable, merece la pena subir un escalón. Y antes de culpar al puerto o comprar otro lector, yo revisaría esto.
Antes de culpar al puerto, yo revisaría esto
Cuando una conexión OBD da problemas, casi siempre empiezo por cuatro cosas: batería, fusibles, estado físico del conector y compatibilidad del equipo. Es un orden sencillo, pero muy efectivo porque ataca las causas más habituales antes de meterse en diagnósticos más profundos.
También miro si el vehículo lleva modificaciones eléctricas, accesorios conectados a la red o reparaciones previas cerca del salpicadero. En muchos casos el fallo no está en la centralita, sino en una masa pobre, un pin abierto o un dispositivo añadido que está interfiriendo. Si la conexión es estable, el diagnóstico gana mucha precisión; si es inestable, todo lo demás se vuelve ruido.
En resumen práctico, la toma OBD no es solo un enchufe para borrar testigos. Bien usada, te ahorra tiempo, te da datos fiables y te ayuda a entender mejor cómo trabaja el coche, tanto en una avería corriente como en un montaje más orientado al rendimiento. Yo siempre empiezo por el puerto, porque muchas veces ahí está la diferencia entre adivinar y diagnosticar con criterio.
